X-ray Diffractometer

(เครื่องวิเคราะห์การเลี้ยวเบนของรังสีเอ็กซ์)

Brand / ยี่ห้อ : Rigaku

Model / รุ่น : SmartLab

ที่ตั้งเครื่อง : อาคารวิจัยนาโนเทคโนโลยีสิรินธร สจล.

หลักการทำงาน : อาศัยหลักการการเลี้ยวเบนของรังสีเอ็กซ์ เมื่อรังสีเอ็กซ์ถูกฉายลงบนสารตัวอย่างแล้วจะเกิดการเลี้ยวเบนรังสีเอ็กซ์ โดยจะทำการวัดการเลี้ยวเบนของรังสีเอ็กซ์ที่มุมต่าง ๆ ซึ่งขึ้นอยู่กับความเป็นระเบียบของสารตัวอย่าง ข้อมูลที่ตรวจวัดได้จะบ่งบอกถึงโครงสร้างผลึก ชนิดของผลึก และความเป็นผลึกของสารตัวอย่าง รวมถึงชนิดของสารประกอบสารตัวอย่าง

แหล่งกำเนิดรังสีเอ็กซเรย์ :  1.2 kVA, Cu K-α1

Wavelength : 1.544 A°

Tube voltage : 40 kV

Tube current : 30 mA

โหมดการตรวจวัด :

1. Out of plane

2. In-plane

3. Grazing incidence

4. In-situ temperature

การเตรียมตัวอย่าง :

1. ผงละเอียด (ผ่านการบด) โดย Sample holder

   มีขนาด 20 mm x 20 mm x 0.5 mm

2. ของแข็ง ผิวหน้าเรียบและหนาทั่วกันทั้งหน้า

    ความหนาไม่เกิน 18 mm.

3. ฟิล์มบาง ความหนาไม่เกิน 18 mm.

การเตรียมตัวอย่างสำหรับโหมด In-Situ Temperature :

1. ของแข็ง เช่น Pellet, Thin film หรืออื่นๆ ที่ผิวหน้าเรียบและหนาทั่วกันทั้งหน้า

   ความหนาไม่เกิน 2 mm. และเส้นผ่านศูนย์กลางไม่เกิน 29 mm.

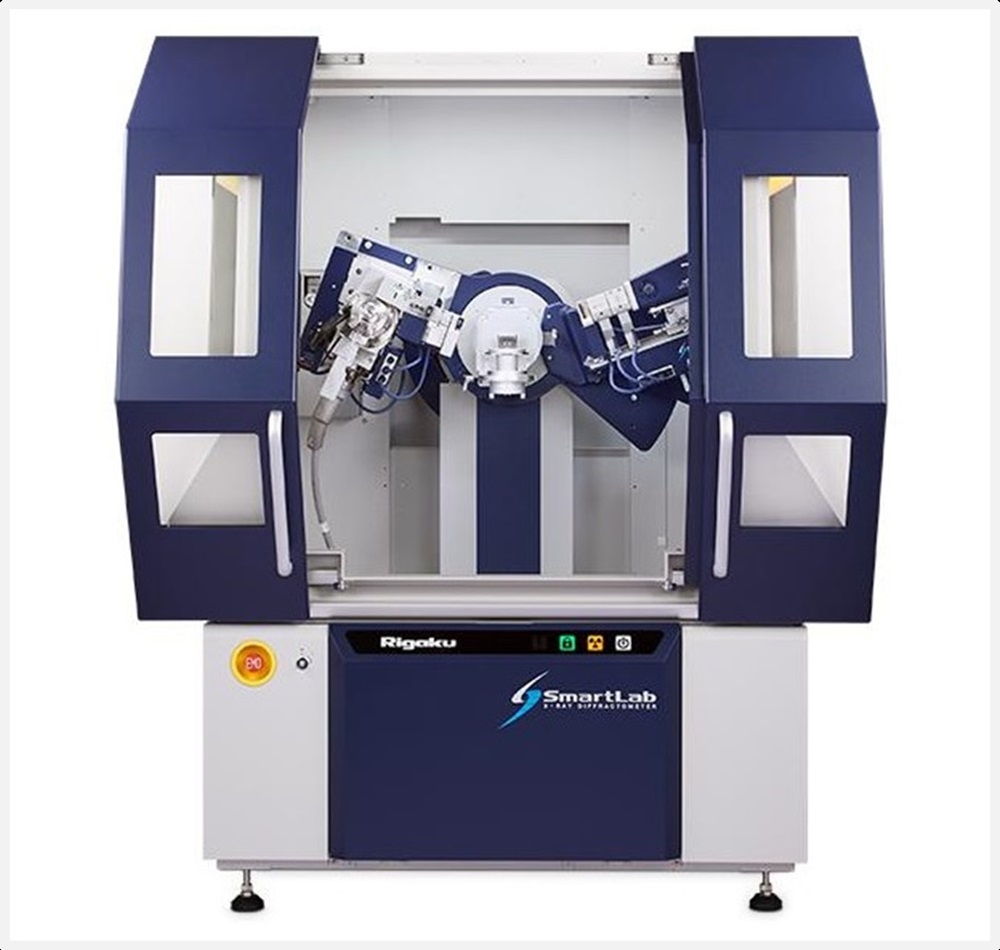

X-ray Diffractometer

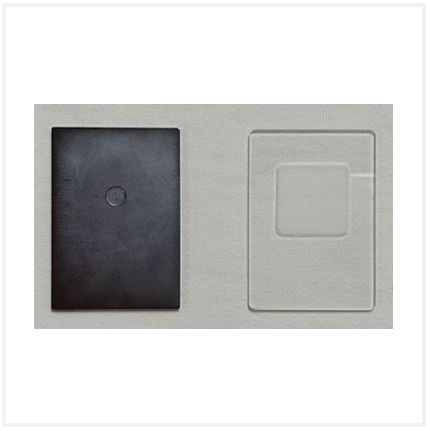

Sample holder

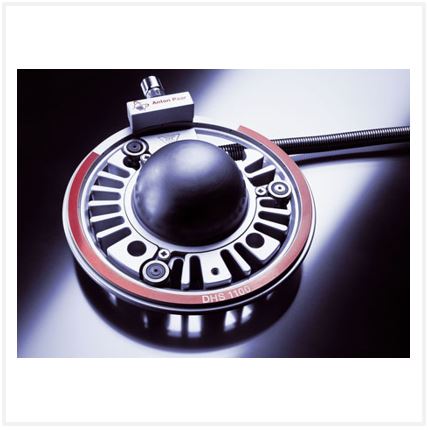

In-situ XRD
previous arrow
next arrow

X-ray Diffractometer
Sample holder
In-situ XRD
previous arrow
next arrow

อัตราค่าบริการ​สำหรับตัวอย่างแบบ Powder และ Thin film

ค่าบริการวิเคราะห์ (ต่อชั่วโมง) กรณีปกติ (บาท) กรณีเร่งด่วน/นอกเวลา (บาท)
บุคลากรวิทยาลัย
270
540
บุคคลทั่วไป/หน่วยงานของรัฐ
900
1,800
หน่วยงานเอกชน
1,800
3,600

อัตราค่าบริการเครื่องให้ความร้อนขณะวิเคราะห์ตัวอย่าง In-Situ Temperature (Air pressure)

(คิดค่าบริการร่วมกับโหมด Thin Film)

     สำหรับอุณหภูมิต่ำกว่า 400 ํC

ค่าบริการวิเคราะห์ (ต่อชั่วโมง) กรณีปกติ (บาท) กรณีเร่งด่วน/นอกเวลา (บาท)
บุคลากรวิทยาลัย
300
600
บุคคลทั่วไป/หน่วยงานของรัฐ
1,000
2,000
หน่วยงานเอกชน
2,000
4,000

     สำหรับอุณหภูมิ 400 - 800 ํC

ค่าบริการวิเคราะห์ (ต่อชั่วโมง) กรณีปกติ (บาท) กรณีเร่งด่วน/นอกเวลา (บาท)
บุคลากรวิทยาลัย
450
900
บุคคลทั่วไป/หน่วยงานของรัฐ
1,500
3,000
หน่วยงานเอกชน
3,000
6,000

     สำหรับอุณหภูมิสูงกว่า 800 ํC

ค่าบริการวิเคราะห์ (ต่อชั่วโมง) กรณีปกติ (บาท) กรณีเร่งด่วน/นอกเวลา (บาท)
บุคลากรวิทยาลัย
600
1,200
บุคคลทั่วไป/หน่วยงานของรัฐ
2,000
4,000
หน่วยงานเอกชน
4,000
8,000

ผู้ดูแลเครื่อง

sc2

นายอดิศร รักมิตร

sc1-2

นางสาววิษา หอมจันทร์

ติดต่อนักวิทยาศาสตร์เพื่อสอบถามการวัดตัวอย่าง
Email : nanoinstru@kmitl.ac.th

โดยแจ้ง ชื่อ-สกุล จากบริษัท/มหาวิทยาลัย และชื่อเครื่องมือที่สนใจพร้อมเงื่อนไขการวัด
ทั้งนี้ขอให้ชี้แจงลักษณะของตัวอย่าง หรือแนบรูป แจ้งขนาด ความกว้าง ความยาว ลักษณะการวัดที่จำเพาะ

(นักวิทยาศาสตร์จะเป็นผู้จองเครื่องมือให้กับผู้ใช้บริการ)
